    压力表接头

    压力表接头

    产品内容说明 /Product description

    产品型号:1/2″NPT

    产品规格:M20×1.5 G1/2″

    应用范围:用于一般介质测量系统或者氨用压力测量系列

    QQ询价:有事点这里

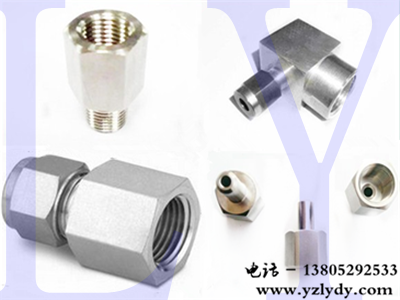

    压力表接头
    压力表接头全部采用不锈钢制作,外观精美,质量可靠。
    具体规格:
    M10×1.0 内(外)螺纹; M12×1.0 内(外)螺纹;
    M12×1.25 内(外)螺纹; M14×1.5 内(外)螺纹;
    M16×1.5 内(外)螺纹; M20×1.5 内 ( 外 ) 螺纹;
    1 / 8NPT 内(外)螺纹; 1 / 4NPT 内(外)螺纹;
    1 / 2NPT 内(外)螺纹; 3 / 8NPT 内(外)螺纹;
    G1 / 8 内(外)螺纹; G1 / 4 内(外)螺纹;
    G1 / 2 内(外)螺纹; G3 / 8 内(外)螺纹;
    ZG1 / 8 内(外)螺纹; ZG1 / 4 内(外)螺纹;
    ZG1 / 2 内(外)螺纹; ZG3 / 8 内(外)螺纹
    还有更多的选择更多的规格也可以根据要求定做
    压力表接头螺纹
    1. 公制:
    M20×1.5
    “20”代表接头有螺纹处的直径是20mm;
    “1.5”代表螺牙和螺牙之间的距离为1.5mm;
    “M”代表牙尖角为60°的管螺纹;
    在一般情况下:
    φ40的连接螺纹尺寸为M10×1;
    φ60的连接螺纹尺寸为M14×1.5。
    φ100、φ150的连接螺纹尺寸为M20×1.5;
    2. 英制:
    G1/2″
    “″”代表英寸1″=25.4mm
    “G”代表牙尖角为55°的非自密封管螺纹
    “1/2”为连接管道的直径大小一般有:G1/2”
    一般情况下,φ100、φ150使用此螺纹G1/4”,φ60使用此螺纹G1/8”、G3/4”、G3/8”、ZG1/2″(R1/2″)、“ZG”(R)代表牙尖角为55°的非自密封锥管螺纹。[2]
    美制:1/2″NPT “NPT”代表牙尖角为60°的自密封椎管螺纹
    型号
    Y-50
    Y-60
    Y-75
    Y-100
    Y-150
    表盘直径
    ф50
    ф60
    ф75
    ф100
    ф150
    常用螺纹
    M14×1.5
    M20×1.5
    ZG1/4"
    ZG3/8"、G3/8"、3/8NPT
    G1/4"
    ZG1/2"、G1/2"、1/2NPT
    1/4NPT
    压力表表接头材质
    1.碳钢:用于一般介质测量系统或者氨用压力测量系列;
    2.不锈钢:一般有304SS、316SS、316L、铜等.
